柴油發電機曲軸的形狀由汽缸排列形式（直列或V型）、工作順序和汽缸數等因素決定，具體在考慮曲拐布置形式時應遵循如下原則：

(1)工作順序應滿足內燃機慣性力的平衡，以使內燃機工作平穩、振動減小。

(2)在安排柴油發電機的工作順序時，應使各缸的做功間隔盡量均勻，即內燃機每完成一個工作循環，各缸均應做功一次。

(3)避免相鄰兩個汽缸連續做功，以減少主軸承磨損和避免相鄰兩缸進氣門同時開啟出現的“搶氣”現象。

(4)V型柴油機左右兩排汽缸應盡量交替做功：

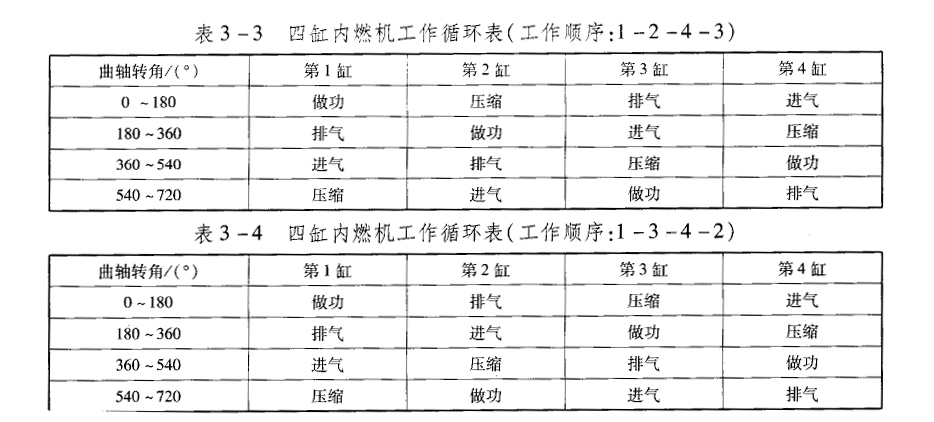

直列式四沖程四缸內燃機的曲拐布置形式如圖3-31所示。四沖程柴油機完成一個工作循環，曲軸轉角是7200（曲軸轉兩周），柴油發電機的每個缸發火做功一次，且發火間隔時間是均勻的。所以四沖程柴油機的發火做功間隔角為720度/4=180度。四套曲拐布置在同一平面內。其發火順序有兩種：1-2-4-3或1-3-4-2。它的工作循環見表3-3、表3-4。
