柴油發電機汽缸蓋的主要作用是封閉汽缸，并與活塞頂共同組成燃燒室。此外，它還為許多零部件提供安裝位置。汽缸蓋與高溫燃?xì)庵苯咏佑|，同時承受極高的氣體壓力和缸蓋螺栓預緊力，故其所受熱應力和機械應力均較嚴重，因此，汽缸蓋應具有足夠的剛度和強度，如下圖所示，目前使用的柴油發電機汽缸蓋材料有兩種：一類是灰鑄鐵或合金鑄鐵，因其高溫強度高、鑄造性能好、價格低等優點，應用很廣泛。

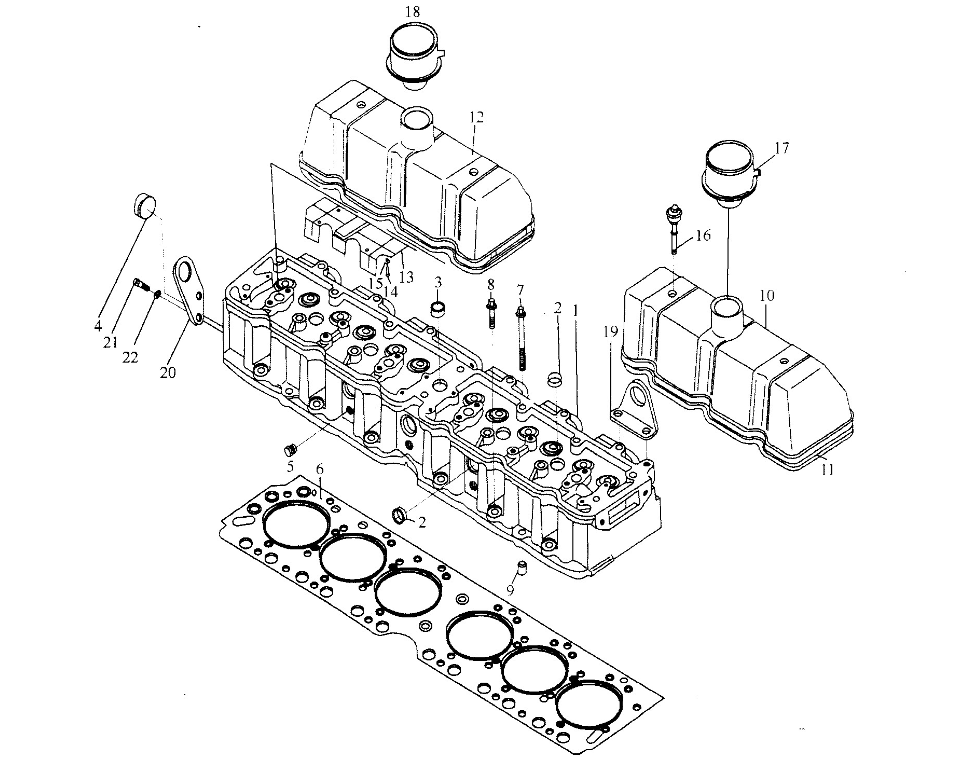

1-汽缸蓋；  2，3，4-碗形塞片；  5-螺塞；  6-汽缸墊總成；  7，8-汽缸蓋螺栓；  9-定位銷；  10-汽缸蓋前罩蓋；  11-密封條；  12-汽缸蓋后罩蓋；  13-擋油板； 14-螺釘； 15-墊圈；  16-螺栓總成；  17，18-小空氣濾清器總成；  19-發動機前吊耳；  20-發動機后吊耳；  21-螺栓；  22-彈簧墊片。
